T型过滤器SRT/SBT产品简介:
T型过滤器SRT/SBT是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
T型过滤器SRT/SBT适用范围:：
公称通径：50～300mm
公称压力：10～4.0MPa
工作温度:-196～400℃
T型过滤器SRT/SBT工作介质：
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。
可拦截的固体颗粒粒径：131～2032μm
PN1.6～5.0MPa DN50～300
壳体材料：铸铁、碳钢、不锈钢
T型过滤器SRT/SBT零部件：
|
壳体材质 |
碳钢 |
不锈钢 |
|
滤芯材质 |
不锈钢 |
|
工作温度（℃） |
-30~380 |
-80~450 |
|
连接形式 |
法兰连接、对焊连接、螺纹连接 |
|
公称压力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
过滤精度（目/in） |
10~300 |

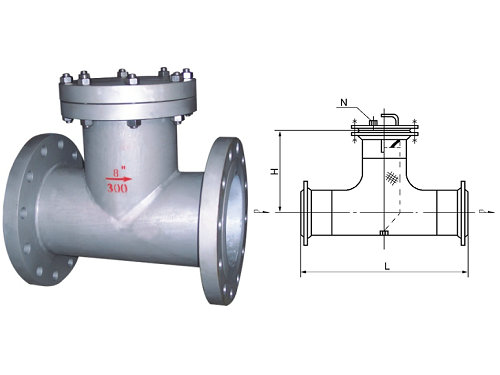

T型过滤器SRT/SBT结构尺寸：
T型过滤器SRT/SBT主要连接尺寸:
|
DN |
L |
H |
H1 |
有效过滤面积m2 |
|
50 |
278 |
166 |
306 |
0.0039 |
|
65 |
314 |
187 |
348 |
0.0053 |
|
80 |
342 |
205 |
384 |
0.0079 |
|
100 |
418 |
246 |
473 |
0.0133 |
|
125 |
460 |
270 |
529 |
0.0204 |
|
150 |
500 |
292 |
581 |
0.0273 |
|
200 |
588 |
340 |
694 |
0.0462 |
|
250 |
690 |
398 |
281 |
0.0699 |
|
300 |
792 |
452 |
949 |
0.1001 |
|
350 |
852 |
485 |
1023 |
0.1205 |
|
400 |
970 |
547 |
1166 |
0.1585 |
|
500 |
1148 |
642 |
1372 |
0.2438 | |
