T型高压过滤器SB14/ST34产品简介:
T型高压过滤器SB14/ST34是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
T型高压过滤器SB14/ST34适用范围:：
公称通径：50～300mm
公称压力：10～4.0MPa
工作温度:-196～400℃
T型高压过滤器SB14/ST34安装与使用：
T型高压过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。
T型高压过滤器SB14/ST34工作介质：
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。
可拦截的固体颗粒粒径：131～2032μm
PN1.6～5.0MPa DN50～300
壳体材料：铸铁、碳钢、不锈钢
T型高压过滤器SB14/ST34零部件：
|
壳体材质 |
碳钢 |
不锈钢 |
|
滤芯材质 |
不锈钢 |
|
工作温度（℃） |
-30~380 |
-80~450 |
|
连接形式 |
法兰连接、对焊连接、螺纹连接 |
|
公称压力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
过滤精度（目/in） |
10~300 |

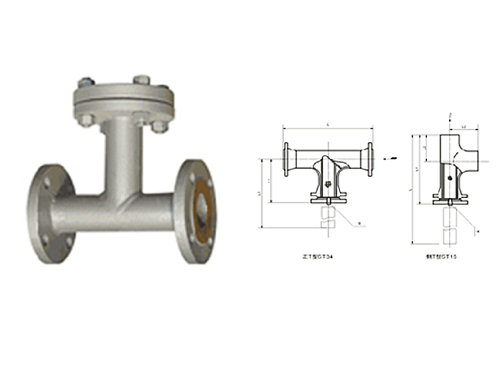

T型高压过滤器SB14/ST34结构尺寸：
 SB14型法兰连接直流式T型高压过滤器外形与连接尺寸：
|
公称通径
（DN） |
尺寸 （mm） |
b |
|
L1 |
L2 |
|
50 |
230 |
115 |
R3/8 |
|
65 |
260 |
130 |
R3/8 |
|
80 |
280 |
140 |
R3/4 |
|
100 |
350 |
175 |
R3/4 |
|
150 |
450 |
225 |
M20 1.5 |
|
200 |
500 |
250 |
M20 1.5 |
|
250 |
590 |
295 |
M20? 1.5 |
|
300 |
680 |
340 |
M20 1.5 |
|
350 |
790 |
395 |
M22 1.5 |
|
400 |
850 |
425 |
M22 1.5 |
|
500 |
1000 |
500 |
M22 1.5 |
|
600 |
1200 |
600 |
M22 1.5 |
ST34 型法兰连接折流式T型高压过滤器外形与连接尺寸：
|
公称通径
（DN） |
尺 寸 （mm） |
b |
|
L1 |
L2 |
|
50 |
230 |
115 |
R3/8 |
|
65 |
260 |
130 |
R3/8 |
|
80 |
280 |
140 |
R3/4 |
|
100 |
350 |
175 |
R3/4 |
|
150 |
450 |
225 |
M20 1.5 |
|
200 |
500 |
250 |
M20 1.5 |
|
250 |
590 |
295 |
M20 1.5 |
|
300 |
680 |
340 |
M20 1.5 |
|
350 |
790 |
395 |
M22? 1.5 |
|
400 |
850 |
425 |
M22 1.5 |
|
500 |
1000 |
500 |
M22 1.5 |
|
600 |
1200 |
600 |
M22 1.5 | |
