自动排污过滤器 |
|
|
产品简介: |
|
|
一、自动排污过滤器概述
ZPG型自动冲洗过滤器是专用水管道上的一种新产品，该产品设计合理，使用方便。产品在施工中会出现大量杂物带进管内，在工作运转中这些杂物给管道上设备带来极大危害，该产品起到了很大保护作用，把所有杂物集到过滤器内，可保护管道上设备，该产品在调试和维修中除污不需拆卸任何部件，可节省人力、物力、目前是最理想的新产品。
二、自动排污过滤器工作原理
1、ZPG型过滤器在全流量下能正常工作，即保持高的流量，又具有低的压力，避免了由于流速低而造成的表面污渍。
2、直接安装在管网系统上，不需要任何运行结构。
3、节省空间。
4、自动冲洗排污，不需要安装旁通路、拆卸排污。 |
|

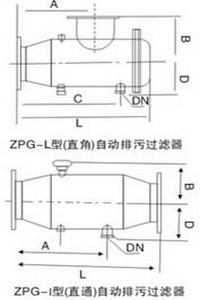

三、自动排污过滤器结构尺寸：
ZPG-L型（直角式）自动排污过滤器： |
|
规格 |
A |
B |
L |
排污口
Dg |
|
ZPG-L-100 |
265 |
160 |
365 |
32 |
|
ZPG-L-125 |
315 |
190 |
440 |
40 |
|
ZPG-L-150 |
375 |
220 |
520 |
50 |
|
ZPG-L-200 |
500 |
260 |
670 |
65 |
|
ZPG-L-250 |
625 |
310 |
830 |
80 |
|
ZPG-L-300 |
750 |
350 |
1000 |
100 |
|
ZPG-L-350 |
875 |
410 |
1180 |
125 |
|
ZPG-L-400 |
1000 |
470 |
1350 |
150 |
|
ZPG-L-450 |
1150 |
510 |
1500 |
150 |
|
ZPG-L-500 |
1250 |
550 |
1680 |
150 |
|
ZPG-L-600 |
1500 |
650 |
2000 |
200 |
|
ZPG-L-700 |
1720 |
670 |
2280 |
200 |
|
ZPG-L-800 |
1900 |
685 |
2500 |
200 |
|
ZPG-L-900 |
2180 |
785 |
2800 |
200 |
|
ZPG-L-1000 |
2180 |
860 |
3120 |
250 |
|
|
ZPG-I型（直角式）自动排污过滤器: |
|
规格 |
A |
L |
排污口
Dg |
|
ZPG-I-100 |
250 |
350 |
32 |
|
ZPG-I-125 |
320 |
428 |
40 |
|
ZPG-I-150 |
380 |
525 |
50 |
|
ZPG-I-200 |
520 |
700 |
65 |
|
ZPG-I-250 |
660 |
875 |
80 |
|
ZPG-I-300 |
790 |
950 |
100 |
|
ZPG-I-350 |
885 |
1200 |
125 |
|
ZPG-I-400 |
1040 |
1400 |
150 |
|
ZPG-I-450 |
1145 |
1550 |
150 |
|
ZPG-I-500 |
1250 |
1700 |
150 |
|
ZPG-I-600 |
1460 |
2000 |
200 |
|
ZPG-I-700 |
1720 |
2280 |
200 |
|
ZPG-I-800 |
1900 |
2500 |
200 |
|
ZPG-I-900 |
2180 |
2800 |
200 | |
