水过滤器产品用途：
水过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水， 循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除鳞系统。是一种先进、高效且易操作的全自动过滤装置。
水过滤器设计特点：
1.过滤设备采用专利技术的内部机械结构，实现了真正意义上的高压反冲洗功能，可轻松彻底地清除滤网截留的杂质，清洗无死角，通量无衰减，保障了过滤效率和长久的使用寿命。
2.水过滤器采用304、316L不锈钢楔形滤网，强度大、精度高、耐腐蚀，最高过滤精度可达25微米。
3.水过滤器通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
4.水过滤器易损件少，无耗材，运行维护费用低，操作管理简单。
5.水过滤器运行精确，可以根据不同水源和过滤精度灵活调整反冲洗压差时间和时间设定值。
6.水过滤器在反冲洗过程中，各个(组)滤网依次进行反冲洗操作；确保滤网安全、高效清洗，而其他滤网不受影响，继续过滤。
7.水过滤器采用气动排污阀，反冲洗历时短，反冲洗耗水量少，环保经济。
8.水过滤器结构设计紧凑合理，占地面积小，安装移动灵活方便。
水过滤器零件及材质：
|
零件名称 |
材质 |
|
阀体 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
旋塞 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
阀座 |
不锈钢、镍合金或树脂 |
|
O型密封圈 |
橡胶EPDM、NBR |
|
轴承 |
自润滑材料 |
|
阀盖 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
V型密封圈 |
橡胶EPDM、NBR |
|
压盖 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |

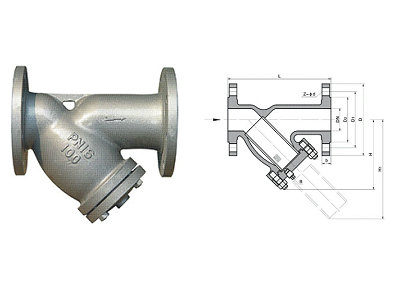

水过滤器结构尺寸：
水过滤器主要外型及连接尺寸：
|
DN |
D1 |
D2 |
D3 |
C |
n-d |
m-M×n |
L |
H1 |
|
50 |
165 |
125 |
99 |
19 |
4-Φ19 |
- |
178 |
84 |
|
65 |
185 |
145 |
118 |
19 |
4-Φ19 |
- |
190 |
93 |
|
80 |
200 |
160 |
132 |
19 |
4-Φ19 |
4-M16通孔 |
203 |
109 |
|
100 |
220 |
180 |
156 |
19 |
8-Φ19 |
- |
229 |
128 |
|
125 |
250 |
210 |
184 |
19 |
8-Φ19 |
- |
254 |
128 |
|
150 |
285 |
240 |
211 |
21 |
4-Φ23 |
4-M20通孔 |
267 |
165 |
|
200 |
340 |
295 |
266 |
21 |
4-Φ23 |
4-M20通孔 |
292 |
198 |
|
250 |
395 |
350 |
319 |
24 |
8-Φ23 |
4-M20深 30 |
330 |
249 |
|
300 |
445 |
400 |
370 |
25 |
8-Φ23 |
4-M20深 30 |
356 |
290 |
|
350 |
505 |
460 |
429 |
26 |
12-Φ23 |
4-M20深 30 |
432 |
330 |
|
400 |
565 |
5815 |
480 |
28 |
12-Φ29 |
4-M24深 36 |
450 |
355 |
,
|
450 |
615 |
565 |
530 |
28 |
16-Φ28 |
8-M24深 36 |
450 |
355 |
|
500 |
670 |
620 |
582 |
29 |
12-Φ28 |
8-M27深 36 |
660 |
427 |
|
600 |
780 |
725 |
682 |
30 |
12-Φ31 |
8-M27深 40 |
762 |
567 |
|
700 |
895 |
840 |
794 |
32.5 |
16-Φ31 |
8-M27深 40 |
865 |
633 |
|
800 |
1015 |
950 |
901 |
35 |
16-Φ34 |
8-M30深 45 |
965 |
633 |
|
